2.5.2 Despliegue
| Diagrama de Despliegue Los Diagramas de Despliegue muestran la disposición física de los distintos nodos que componen un sistema y el reparto de los componentes sobre dichos nodos. Los estereotipos permiten precisar la naturaleza del equipo:

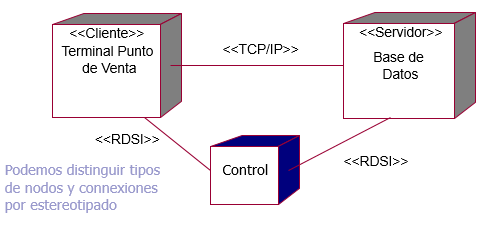

Los nodos se interconectan mediante soportes bidireccionales que pueden a su vez estereotiparse. Ejemplo
de conexión entre nodos:
 |
