2.3.1 Diagrama de interacciones

Son aquellos que muestran las interacciones de un usuario con el sistema. Interacción es una cadena de mensajes enviados entre los objetos en respuesta a un evento generado por el usuario sobre la aplicación.

Los diagramas de interacción pueden ser Diagramas de Secuencia y Diagramas de Colaboración. Estos diagramas conforman la etapa del diseño de la aplicación, y se crean a partir de los diagramas de Casos de Uso y el Conceptual.

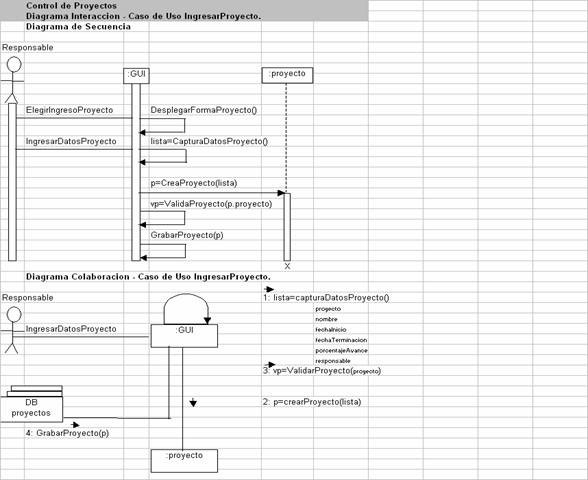

Los Diagramas de Secuencia representan una interacción entre objetos de manera secuencial en el tiempo. Muestra la participación de objetos en la interacción entre sus “líneas de vida” (desde que son instancias) y los mensajes que ellos organizadamente intercambian en el tiempo. El responsable o ACTOR es quien inicia el ciclo interactuando inicialmente con la interfaz de usuario: GUI; en seguida se inician todos los objetos que intervienen en el funcionamiento del aplicativo. En este diagrama se comienza a observar el comportamiento del sistema a partir de los eventos generados por los actores. Aquí se interactúa con instancias, no con clases.


Los Diagramas de Colaboración dan todas las especificaciones de los métodos. Éstos permiten describir una operación específica incluyendo sus argumentos y variables locales creadas durante su ejecución. Se muestran los objetos y mensajes que son necesarios para cumplir con un requerimiento o propósito, o con un conjunto de ellos. Se pueden elaborar para una operación o para un Caso de Uso, con el fin de describir el contexto en el cual su comportamiento ocurre.
