2.3.5 Diagramas de estados
|
Un objeto tiene estado El estado de un objeto son las condiciones en las que se encuentra en un momento en el tiempo. Este estado normalmente cambia a través del tiempo y es representado por los valores de los atributos del objeto en un momento determinado.
¿Qué son los diagramas de transición de estados ? Un diagrama de transición de estados muestra una máquina de estados, especifica la secuencia de estados en los que un objeto puede estar, los eventos y condiciones que ocasionan cambios de estado, y las acciones que toman lugar cuando el objeto alcanza un estado determinado.
Un
estado es representado a través de un rectángulo con
esquinas redondeadas. A

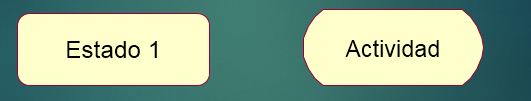

continuación se muestra las diferencias de
representación entre un estado y una actividad.

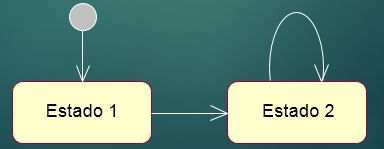

Estados especiales El estado inicial es aquel que se alcanza cuando un objeto es creado.
Un estado final indica el final del ciclo de vida de un objeto.
|
