2.1.3 Características y Usos de los Medios de Red
2.1.3 Características y Usos de los Medios de RedLa capa física se ocupa de la señalización y los medios de red. Esta capa produce la representación y agrupación de bits en voltajes, radiofrecuencia e impulsos de luz. Muchas organizaciones que establecen estándares han contribuido con la definición de las propiedades mecánicas, eléctricas y físicas de los medios disponibles para diferentes comunicaciones de datos. Estas especificaciones garantizan que los cables y los conectores funcionen según lo previsto mediante diferentes implementaciones de la capa de enlace de datos. Por ejemplo, los estándares para los medios de cobre se definen según lo siguiente:

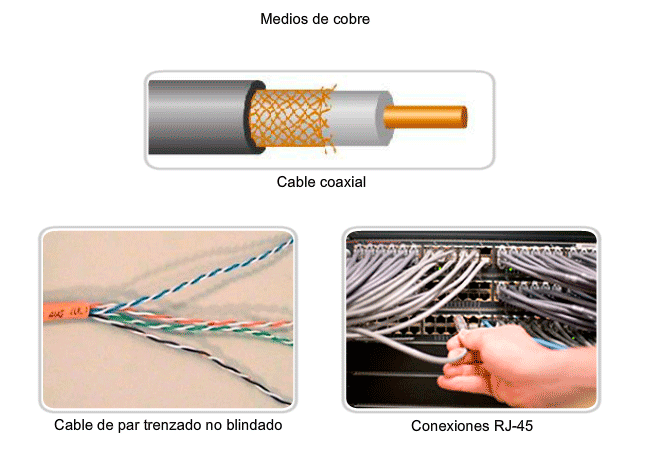

Esta sección también describirá algunas de las características importantes de los medios inalámbricos, ópticos y de cobre comúnmente utilizados. Medios de Cobre El medio más utilizado para las comunicaciones de datos es el cableado que utiliza alambres de cobre para señalizar bits de control y de datos entre los dispositivos de red. El cableado utilizado para las comunicaciones de datos generalmente consiste en una secuencia de alambres individuales de cobre que forman circuitos que cumplen objetivos específicos de señalización. Otros tipos de cableado de cobre, que se conocen como cables coaxiales, tienen un conductor simple que circula por el centro del cable envuelto por el otro blindaje, pero está aislado de éste. El tipo de medio de cobre elegido se especifica mediante el estándar de la capa física necesario para enlazar las capas de enlace de datos de dos o más dispositivos de red. Estos cables pueden utilizarse para conectar los nodos de una LAN a los dispositivos intermediarios, como routers o switches. Los cables también se utilizan para conectar dispositivos WAN a un proveedor de servicios de datos, como una compañía telefónica. Cada tipo de conexión y sus dispositivos complementarios incluyen requisitos de cableado estipulados por los estándares de la capa física. Los medios de networking generalmente utilizan conectores y tomas. Estos elementos facilitan la conexión y la desconexión. Además, puede utilizarse un único tipo de conector físico para diferentes tipos de conexiones. Por ejemplo, el conector RJ-45 se utiliza ampliamente en las LAN con un tipo de medio y en algunas WAN con otro tipo de medio. La figura muestra algunos conectores y medios de cobre de uso común.

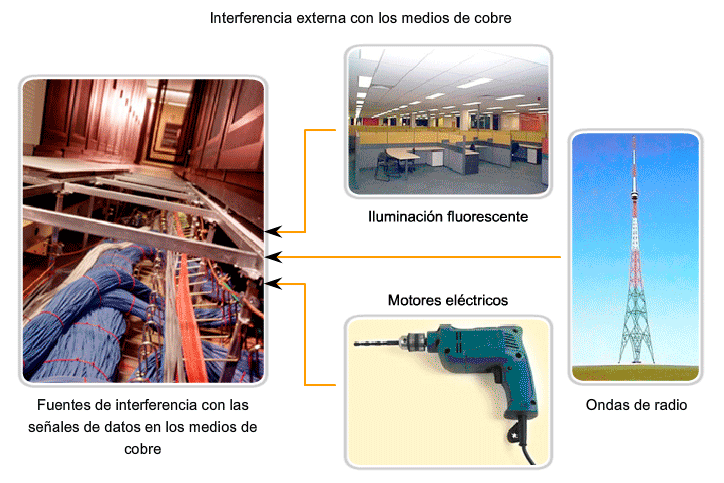

Interferencia de Señal Externa Los datos se transmiten en cables de cobre como impulsos eléctricos. Un detector en la interfaz de red de un dispositivo de destino debe recibir una señal que pueda decodificarse exitosamente para que coincida con la señal enviada. Los valores de voltaje y sincronización en estas señales son susceptibles a la interferencia o "ruido" que se genera fuera del sistema de comunicaciones. Estas señales no deseadas pueden distorsionar y corromper las señales de datos que se transportan a través de los medios de cobre. Las ondas de radio y los dispositivos electromagnéticos como luces fluorescentes, motores eléctricos y otros dispositivos representan una posible fuente de ruido. Los tipos de cable con blindaje o trenzado de pares de alambre están diseñados para minimizar la degradación de señales debido al ruido electrónico. La susceptibilidad de los cables de cobre al ruido electrónico también puede estar limitada por: La selección del tipo o categoría de cable más adecuado para proteger las señales de datos en un entorno de networking determinado El diseño de una infraestructura de cables para evitar las fuentes de interferencia posibles y conocidas en la estructura del edificio El uso de técnicas de cableado que incluyen el manejo y la terminación apropiados de los cables La figura muestra algunas fuentes de interferencia.

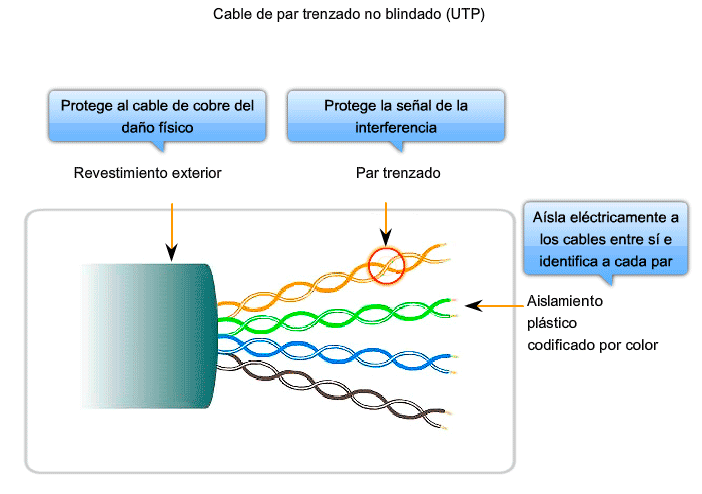

Cable de Par Trenzado no Blindado UTP El cableado de par trenzado no blindado (UTP), como se utiliza en las LAN Ethernet, consiste en cuatro pares de alambres codificados por color que han sido trenzados y cubiertos por un revestimiento de plástico flexible. Como se muestra en la figura, los códigos de color identifican los pares individuales con sus alambres y sirven de ayuda para la terminación de cables. El trenzado cancela las señales no deseadas. Cuando dos alambres de un circuito eléctrico se colocan uno cerca del otro, los campos electromagnéticos externos crean la misma interferencia en cada alambre. Los pares se trenzan para mantener los alambres lo más cerca posible. Cuando esta interferencia común se encuentra en los alambres del par trenzado, el receptor los procesa de la misma manera pero en forma opuesta. Como resultado, las señales provocadas por la interferencia electromagnética desde fuentes externas se cancelan de manera efectiva. Este efecto de cancelación ayuda además a evitar la interferencia proveniente de fuentes internas que se denomina crosstalk. Crosstalk es la interferencia ocasionada por campos magnéticos alrededor de los pares adyacentes de alambres en un cable. Cuando la corriente eléctrica fluye a través de un alambre, se crea un campo magnético circular a su alrededor. Cuando la corriente fluye en direcciones opuestas en los dos alambres de un par, los campos magnéticos, como fuerzas equivalentes pero opuestas, producen un efecto de cancelación mutua. Además, los distintos pares de cables que se trenzan en el cable utilizan una cantidad diferente de vueltas por metro para ayudar a proteger el cable de la crosstalk entre los pares. Estándares de Cableado UTP El cableado UTP que se encuentra comúnmente en el trabajo, las escuelas y los hogares cumple con los estándares estipulados en conjunto por la Asociación de las Industrias de las Telecomunicaciones (TIA) y la Asociación de Industrias Electrónicas (EIA). TIA/EIA-568A estipula los estándares comerciales de cableado para las instalaciones LAN y es el estándar de mayor uso en entornos de cableado LAN. Algunos de los elementos definidos son:
El Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) define las características eléctricas del cableado de cobre. IEEE califica el cableado UTP según su rendimiento. Los cables se dividen en categorías según su capacidad para transportar datos de ancho de banda a velocidades mayores. Por ejemplo, el cable de Categoría 5 (Cat5) se utiliza comúnmente en las instalaciones de FastEthernet 100BASE-TX. Otras categorías incluyen el cable de Categoría 5 mejorado (Cat5e) y el de Categoría 6 (Cat6).

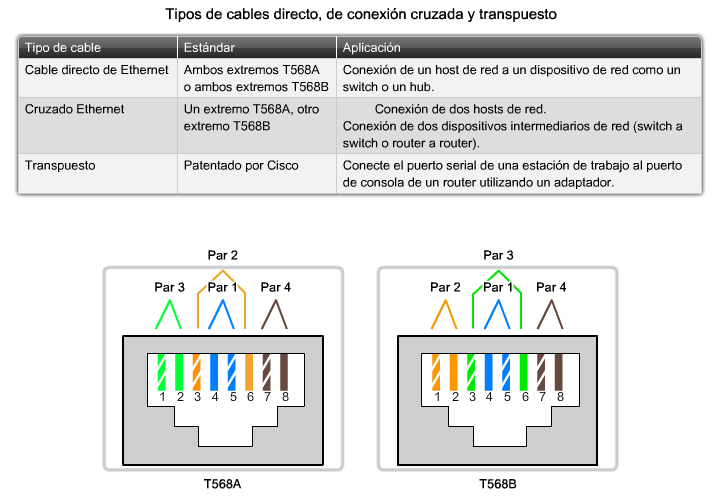

Tipos de Cables UTP El cableado UTP, con una terminación de conectores RJ-45, es un medio común basado en cobre para interconectar dispositivos de red, como computadoras, y dispositivos intermediarios, como routers y switches de red. Según las diferentes situaciones, es posible que los cables UTP necesiten armarse según las diferentes convenciones para los cableados. Esto significa que los alambres individuales del cable deben conectarse en diferente orden para distintos grupos de pins en los conectores RJ-45. A continuación se mencionan los principales tipos de cables que se obtienen al utilizar convenciones específicas de cableado:
La figura muestra la aplicación típica de estos cables, así como también una comparación de estos tres tipos de cable. Es posible que el uso de un cable de conexión cruzada o de conexión directa en forma incorrecta entre los dispositivos no dañe los dispositivos pero no se producirá la conectividad y la comunicación entre los dispositivos. Éste es un error común de laboratorio. Si no se logra la conectividad, la primera medida para resolver este problema es verificar que las conexiones de los dispositivos sean correctas.

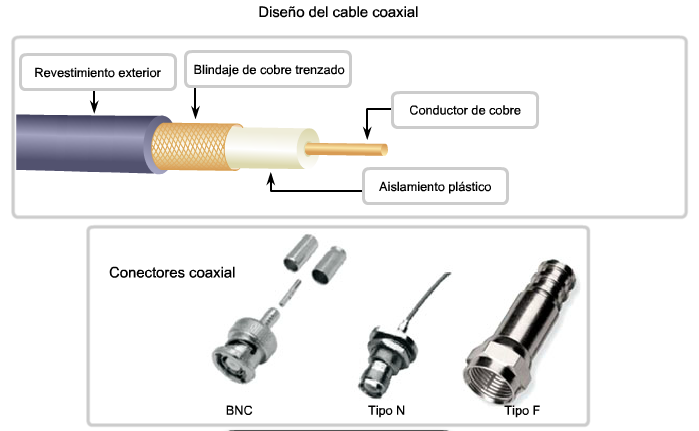

Otros Cables de Cobre Se utilizan otros dos tipos de cable de cobre: 1. Coaxial 2. Par trenzado blindado (STP) Cable Coaxial El cable coaxial consiste en un conductor de cobre rodeado de una capa de aislante flexible. Sobre este material aislante hay una malla de cobre tejida o una hoja metálica que actúa como segundo alambre del circuito y como blindaje para el conductor interno. La segunda capa o blindaje reduce la cantidad de interferencia electromagnética externa. La envoltura del cable recubre el blindaje. Todos los elementos del cable coaxial rodean el conductor central. Esta construcción se denomina coaxial (o coax como abreviatura) ya que todos comparten el mismo eje. Usos del Cable Coaxial El diseño del cable coaxial ha sido adaptado para diferentes necesidades. El coaxial es un tipo de cable importante que se utiliza en tecnologías de acceso inalámbrico o por cable. Estos cables se utilizan para colocar antenas en los dispositivos inalámbricos. También transportan energía de radiofrecuencia (RF) entre las antenas y el equipo de radio. Es el medio de uso más frecuente para transportar señales de radiofrecuencia elevadas mediante cableado, especialmente señales de televisión por cable. La televisión por cable tradicional, con transmisión exclusiva en una dirección, estaba totalmente compuesta por cable coaxial. Actualmente, los proveedores de servicio de cable están convirtiendo sistemas de una a dos vías para proporcionar conectividad de Internet a sus clientes. Para ofrecer estos servicios, las partes de cable coaxial y los elementos de amplificación compatibles se reemplazan por cables de fibra óptica multimodo. Sin embargo, la conexión final hacia la ubicación del cliente y el cableado dentro de sus instalaciones aún sigue siendo de cable coaxial. Este uso combinado de fibra y coaxial se denomina fibra coaxial híbrida (HFC). Existen diferentes tipos de conectores con cable coaxial. La figura muestra algunos de estos tipos de conectores.

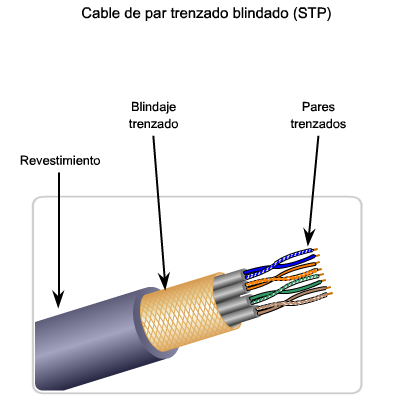

Cable de Par Trenzado Blindado (STP) Otro tipo de cableado utilizado en networking es el par trenzado blindado (STP). Como se muestra en la figura, el STP utiliza cuatro pares de alambres que se envuelven en una malla de cobre tejida o en una hoja metálica. El cable STP cubre todo el grupo de alambres dentro del cable al igual que los pares de alambres individuales. STP ofrece una mejor protección contra el ruido que el cableado UTP pero a un precio considerablemente superior.

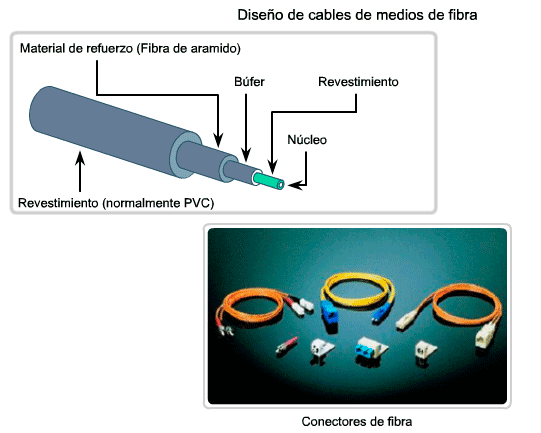

Medios de Fibra El cableado de fibra óptica utiliza fibras de plástico o de vidrio para guiar los impulsos de luz desde el origen hacia el destino. Los bits se codifican en la fibra como impulsos de luz. El cableado de fibra óptica puede generar velocidades muy superiores de ancho de banda para transmitir datos sin procesar. La mayoría de los estándares actuales de transmisión aún necesitan analizar el ancho de banda potencial de este medio. Comparación Entre Cableado de Cobre y de Fibra Óptica Debido a que las fibras de vidrio que se utilizan en los medios de fibra óptica no son conductores eléctricos, el medio es inmune a la interferencia electromagnética y no conduce corriente eléctrica no deseada cuando existe un problema de conexión a tierra. Las fibras ópticas pueden utilizarse en longitudes mucho mayores que los medios de cobre sin la necesidad de regenerar la señal, ya que son finas y tienen una pérdida de señal relativamente baja. Algunas especificaciones de la capa física de fibra óptica admiten longitudes que pueden alcanzar varios kilómetros. Algunos de los problemas de implementación de medios de fibra óptica:
Producción y Detección de Señales Ópticas Los láseres o diodos de emisión de luz (LED) generan impulsos de luz que se utilizan para representar los datos transmitidos como bits en los medios. Los dispositivos electrónicos semiconductores, denominados fotodiodos, detectan los impulsos de luz y los convierten en voltajes que pueden reconstruirse en tramas de datos. Fibra Multimodo y Monomodo En términos generales, los cables de fibra óptica pueden clasificarse en dos tipos: monomodo y multimodo. La fibra óptica monomodo transporta un sólo rayo de luz, generalmente emitido desde un láser. Este tipo de fibra puede transmitir impulsos ópticos en distancias muy largas, ya que la luz del láser es unidireccional y viaja a través del centro de la fibra. La fibra óptica multimodo normalmente utiliza emisores LED que no generan una única ola de luz coherente. En cambio, la luz de un LED ingresa a la fibra multimodo en diferentes ángulos. Los tendidos extensos de fibra pueden generar impulsos poco claros al recibirlos en el extremo receptor ya que la luz que ingresa a la fibra en diferentes ángulos requiere de distintos períodos de tiempo para viajar a través de la fibra. Este efecto, denominado dispersión modal, limita la longitud de los segmentos de fibra multimodo.

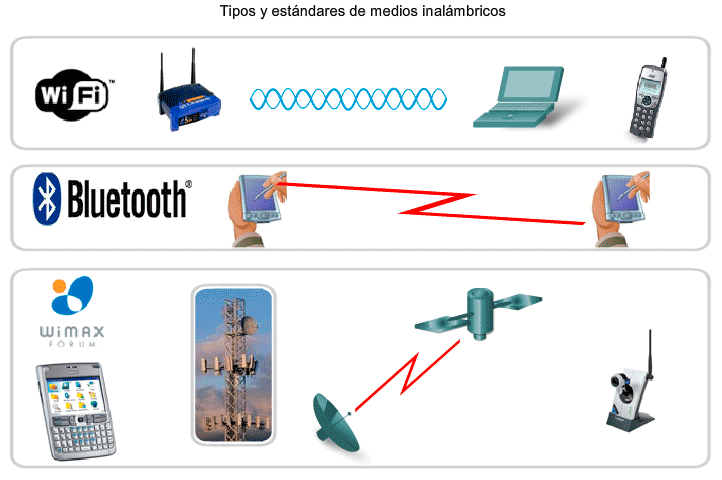

Medios Inalámbricos Los medios inalámbricos transportan señales electromagnéticas mediante frecuencias de microondas y radiofrecuencias que representan los dígitos binarios de las comunicaciones de datos. Como medio de networking, el sistema inalámbrico no se limita a conductores o canaletas, como en el caso de los medios de fibra o de cobre. Las tecnologías inalámbricas de comunicación de datos funcionan bien en entornos abiertos. Sin embargo, existen determinados materiales de construcción utilizados en edificios y estructuras, además del terreno local, que limitan la cobertura efectiva. El medio inalámbrico también es susceptible a la interferencia y puede distorsionarse por dispositivos comunes como teléfonos inalámbricos domésticos, algunos tipos de luces fluorescentes, hornos microondas y otras comunicaciones inalámbricas. Además, los dispositivos y usuarios que no están autorizados a ingresar a la red pueden obtener acceso a la transmisión, ya que la cobertura de la comunicación inalámbrica no requiere el acceso a una conexión física de los medios. Por lo tanto, la seguridad de la red es un componente principal de la administración de redes inalámbricas. Tipos de Redes Inalámbricas Los estándares de IEEE y de la industria de las telecomunicaciones sobre las comunicaciones inalámbricas de datos abarcan la capas física y de enlace de datos. Los cuatro estándares comunes de comunicación de datos que se aplican a los medios inalámbricos son:
Otros tipos de tecnologías inalámbricas, como las comunicaciones satelitales, proporcionan una conectividad de red de datos para ubicaciones que no cuentan con otros medios de conexión. Los protocolos, incluso GPRS, permiten la transferencia de datos entre estaciones terrestres y enlaces satelitales. En cada uno de los ejemplos anteriores, las especificaciones de la capa física se aplican a áreas que incluyen: datos para la codificación de señales de radio, frecuencia y poder de transmisión, recepción de señales y requisitos de decodificación, y diseño y construcción de la antena.
|
